LK-NYDMT UWB直接変調送信機
- 高速直接変調DFBレーザー：
- 超広帯域（18GHz以上）
- 波長: DWDM(ITU)
- 優れたサイドモード抑制比
- 高度に統合されたモジュールパッケージ
- ハイダイナミックレンジ
- 高出力
- 動作ケース温度: （-40℃～70℃）
製品説明
LK-NYDMT トランスミッタは、主に高速直接変調分散フィードバック (DFB) レーザー、自動光パワー制御回路、自動温度制御回路、電圧安定化変換回路、監視および表示回路など、いくつかの主要コンポーネントで構成されています。このトランスミッタは、高密度波長分割多重 (DWDM) ITU 標準に準拠した可変波長を提供します。
18GHz を超える変調帯域幅を提供し、最大 10mW の出力電力を実現できます。LK-NYDMT トランスミッタは、単一の正電源で動作し、+7V ～ +36V の電圧範囲で安定したパフォーマンスを維持します。トランスミッタは、相対強度ノイズが最小限であること、出力波長の安定性が優れていること、出力電力が高いことなど、いくつかの有利な機能を備えて設計されています。
さらに、LK-NYDMT トランスミッターには、電源と光パワー出力の両方の状態を視覚的に確認し、システムが最適なパラメータ内で動作していることを確認する高度な表示機能が搭載されています。この機能は、リアルタイムのシステム監視と動作異常の迅速な特定に不可欠です。
技術仕様
絶対最大定格
| シンボル | ミン。 | Typ。 | マックス。 | ユニット | |
| 貯蔵温度 | TSTG | -55 | +25 | +85 | ℃ |
| 動作温度 | TC | -40 | +25 | +70 | ℃ |
| RF入力電力1 | Pin | - | +10 | +20 | dBmの |
| 電圧 | Vin | +7 | +12 | +36 | V |
（１）連続波（CW）動作モード。
光学および電気仕様（TC = 22±3℃）
| シンボル | 状態 | ミン。 | Typ。 | マックス。 | ユニット | |
| 波長 | λ | - | DWDM(ITU) - |
nm | ||
| 周波数（3dB） | f3dB | Xバンド | 0.1 | - | 12 | GHz |
| くんバンド | 1 | - | 18 | |||
| 光出力パワー | P | - | 5 | 10 | - | mW |
| 相対強度ノイズ | りん | - | - | - | -155 | dBc / Hz |
| リターンロス（VSWR） | VSWR | Xバンド | - | - | 2 | - |
| くんバンド | - | - | 2.2 | |||
| 入力1dB圧縮 | - | - | +13 | +15 | - | dBmの |
電源（TC = 22±3℃）
| ミン。 | Typ。 | マックス。 | ユニット | |
| 電圧 | +7 | +12 | +36 | V |
| 電流プローブ（2） | 0.07 | 0.1 | 1 | A |
（２）試験条件：Vin=+2V。
● 典型的な応答曲線

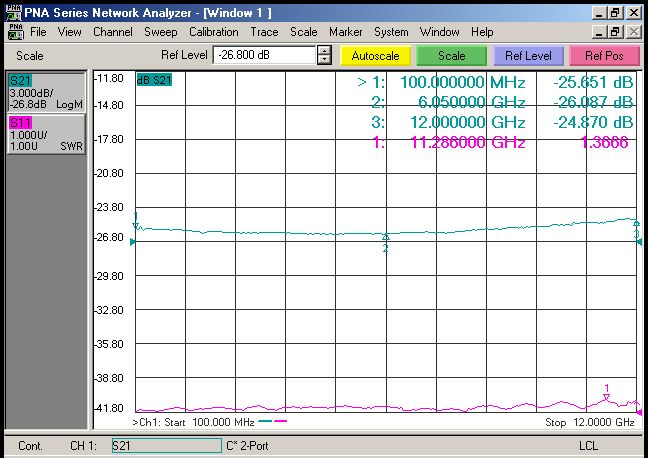

図1 LK-NYDMT-Xトランスミッタの典型的な応答曲線
図2 LK-NYDMT-Ku送信機の典型的な応答曲線
● 典型的なスペクトログラム

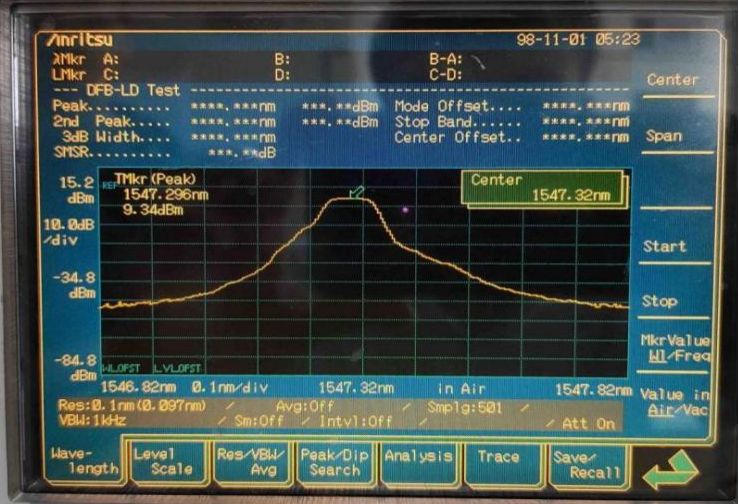

図3 LK-NYDMT送信機の典型的なスペクトログラム
● 寸法単位：mm[インチ]

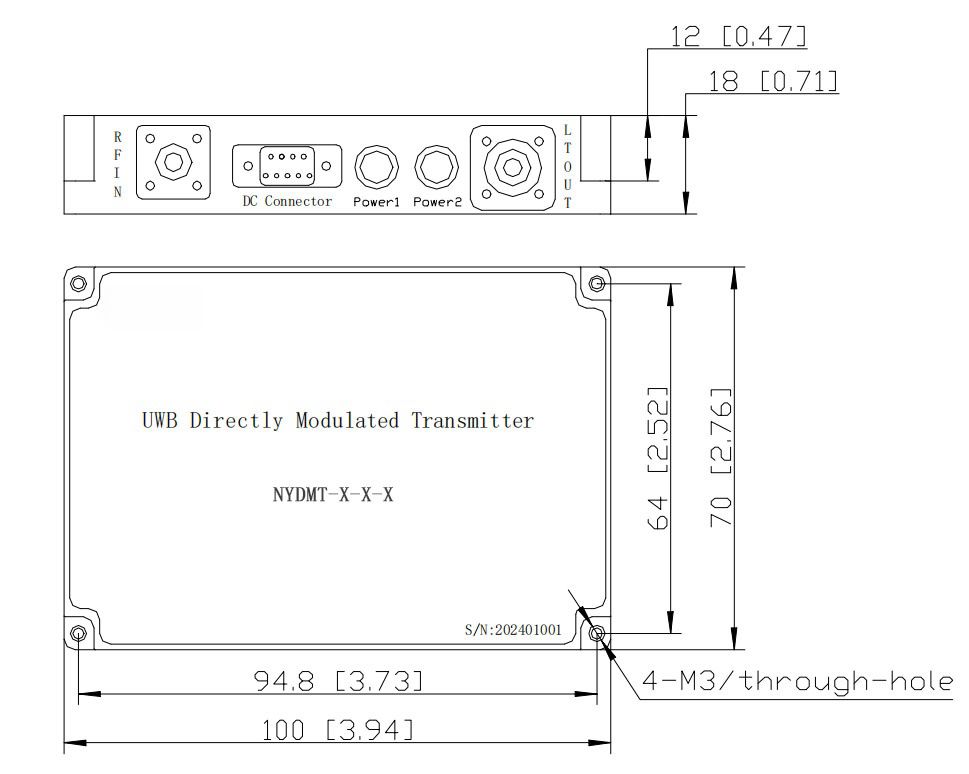

図4 LK-NYDMT送信機の寸法
RFコネクタ：SMA
電源コネクタ：J30J-9-ZKP
● 電源ピン
| 詳細説明 | |||||||||
| ピン留め | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 電圧 | + 12V | NC | GND | NC | |||||
● 注文情報
シート1：
| シンボル | 詳細説明 |
| DM | DWDM (高密度波長分割多重) 7 PIN バタフライ パッケージ |
シート2
| シンボル | 詳細説明 |
| X | 0.1 ～ 12GHz |
| Ku | 1 ～ 18GHz |
シート3：
| チャネル | 周波数 (THz) | 中心波長（nm） | チャネル | 周波数 (THz) | 中心波長（nm） | |
| 01 | ALK-NY 希望カスタム波長 | 37 | 193.7 | 1547.72 | ||
| 02 | 非ITU、1547 nm – 1560 nm | 38 | 193.8 | 1546.92 | ||
| 03 | 非ITU、1557 nm – 1560 nm | 39 | 193.9 | 1546.12 | ||
| 04 | 非ITU、1530 nm – 1560 nm | 40 | 194 | 1545.32 | ||
| 15 | 191.5 | 1565.50 | 41 | 194.1 | 1544.53 | |
| 16 | 191.6 | 1564.68 | 42 | 194.2 | 1543.73 | |
| 17 | 191.7 | 1563.86 | 43 | 194.3 | 1542.94 | |
| 18 | 191.8 | 1563.05 | 44 | 194.4 | 1542.14 | |
| 19 | 191.9 | 1562.23 | 45 | 194.5 | 1541.35 | |
| 20 | 192 | 1561.41 | 46 | 194.6 | 1540.56 | |
| 21 | 192.1 | 1560.61 | 47 | 194.7 | 1539.77 | |
| 22 | 192.2 | 1559.79 | 48 | 194.8 | 1538.98 | |
| 23 | 192.3 | 1558.98 | 49 | 194.9 | 1538.19 | |
| 24 | 192.4 | 1558.17 | 50 | 195 | 1537.4 | |
| 25 | 192.5 | 1557.36 | 51 | 195.1 | 1536.61 | |
| 26 | 192.6 | 1556.55 | 52 | 195.2 | 1535.82 | |
| 27 | 192.7 | 1555.75 | 53 | 195.3 | 1535.04 | |
| 28 | 192.8 | 1554.94 | 54 | 195.4 | 1534.25 | |
| 29 | 192.9 | 1554.13 | 55 | 195.5 | 1533.47 | |
| 30 | 193 | 1553.33 | 56 | 195.6 | 1532.68 | |
| 31 | 193.1 | 1552.52 | 57 | 195.7 | 1531.9 | |
| 32 | 193.2 | 1551.72 | 58 | 195.8 | 1531.12 | |
| 33 | 193.3 | 1550.92 | 59 | 195.9 | 1530.33 | |
| 34 | 193.4 | 1550.12 | 60 | 196 | 1529.55 | |
| 35 | 193.5 | 1549.32 | 61 | 196.1 | 1528.77 | |
| 36 | 193.6 | 1548.51 | 62 | 196.2 | 1527.99 | |
シート4：
| シンボル | コネクタ タイプ | 詳細説明 |
| N | カスタマイズ | カスタマイズ |
| A | FC / APC | 標準9/125μm SMファイバー |
| P | FC / PC | 標準9/125μm SMファイバー |
用途
アンテナ＆レーダー
電子妨害システム
アナログRFリンク伝送
ブロードバンド無線通信
移動通信基地局
