LK-NY13D 1310nm マイクロ波 DFB レーザーモジュール
- ハイダイナミックレンジ
- 18 GHz 帯域幅
- 低閾値電流
- 高出力
- SMAコネクタ付き7ピンバタフライパッケージ
- 動作ケース温度: -40～70℃
- 信頼性の向上
製品説明
LK-NY13D モジュールは直接変調される DFB レーザーであり、広範な帯域幅要件を持つ線形光ファイバー通信システムに優れたパフォーマンスを提供します。LK-NY13D レーザーは、12 GHz や 18 GHz などの高周波信号の伝送に同軸ケーブル システムよりも優れています。
これらのレーザーは、RF 信号が本来の形式で送信されるようにすることで、マイクロ波通信ネットワークの信頼性を高めます。これらの特性により、LK-NY13D レーザーは、リモート アンテナ システム、テレメトリ、タイミング信号と基準信号の配信、測定および遅延ライン アプリケーションなど、幅広いアプリケーションにわたって信号品質を大幅に向上させます。
LK-NY13D レーザーには、光アイソレータ、熱電冷却器 (TEC)、サーミスタ、レーザー ダイオード チップ、モニター フォトダイオードなどの統合コンポーネントが搭載されており、これらはすべて 7 ピン バタフライ パッケージに密封され、気密保護が確保されています。
技術仕様
| 絶対最大定格 | ||||
|---|---|---|---|---|
| シンボル | ミン。 | マックス。 | ユニット | |
| レーザーダイオード順方向電流 | If | - | 120 | mA |
| レーザーダイオード逆電圧 | V | - | 1 | V |
| フロントパワー | Pf | - | 20 | dBmの |
| PD逆電圧 | V | - | 15 | V |
| 順方向電流（PD） | Im | - | 2 | mA |
| 動作温度 | To | -40 | +70 | ℃で |
| 貯蔵温度 | Ts | -55 | +85 | ℃で |
| 保管相対湿度 | Sr | - | 85 | % |
| 光学および電気仕様（Tc=25°C） | |||||||
|---|---|---|---|---|---|---|---|
| シンボル | 試験条件 | 最小値 | タイプ | 最大値 | 我が軍の部隊数 | お願い | |
| 波長 | λ | IF = IOP、T = TOP | - | 1310 | - | nm | |
| 周波数 | - | Xオプション | 0.1 | - | 12 | GHz | - |
| Kuオプション | 1 | - | 18 | ||||
| 光出力パワー | P | IF=Iop | - | 10 | - | mW | 1 |
| 閾値電流 | Ith | λ=1310nm | - | - | 10 | mA | - |
| 動作電流 | Iop | λ=1310nm | - | 55 | 100 | mA | - |
| 動作電圧 | Vop | λ=1310nm | - | 1.5 | 2.5 | V | - |
| 斜面効率 | SE | - | 0.2 | - | - | W / A | - |
| サイドモード抑制比 | SMSR | λ=1310nm、私F=Iop | 30 | - | - | dB | - |
| 相対強度ノイズ | RIN | - | - | - | -130 | デシベル/ Hzの | - |
| 帯域幅 (-3dB、I=60mA) | S21 | Xオプション | - | 12 | - | GHz | - |
| Kuオプション | - | 18 | - | ||||
| リターンロス（VSWR） | VSWR | Xオプション | - | - | 2 | dB | - |
| Kuオプション | - | - | 2.2 | ||||
| 入力1dB圧縮 | - | - | 15 | - | - | dBmの | - |
| サーミスタ抵抗 | Rth | @ 25℃ | - | 10 | - | コム | - |
| TEC電流 | It | - | - | - | 1.2 | A | 2 |
| TEC電圧 | Vt | - | - | 2.5 | V | 2 | |
| 静電容量（PD） | Ct | - | - | 20 | pF | - | |
| 電流の監視 | Im | - | 0.10 | - | 2.0 | mA | - |
| 暗電流（PD） | Id | - | - | 50 | nA | - | |
注意： すべてのレーザー チップは、バーンインで許容できる歩留まりを達成する必要がある代表的なデバイス ロットを使用して認定されたウェーハから生成されます。
1.レーザー温度を25℃に設定し、バイアス電流を55mAに設定する
2.動作ケース温度 -40〜70℃

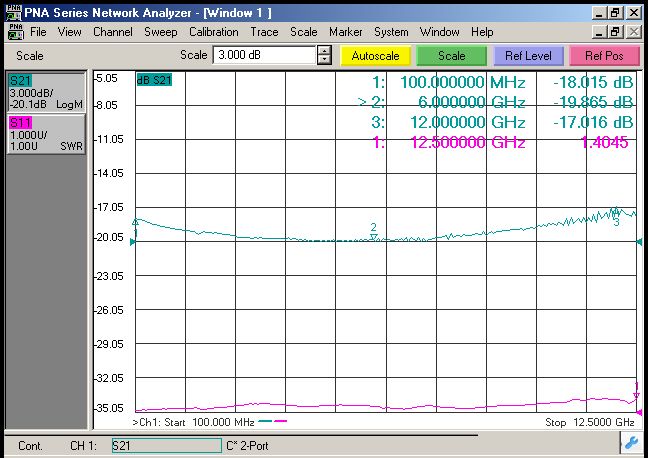

● 代表的なデータ
(λ=1310nm、TC =25℃)
（図1 XバンドS11とS22データ）
（図2 KuバンドS11とS22データ）

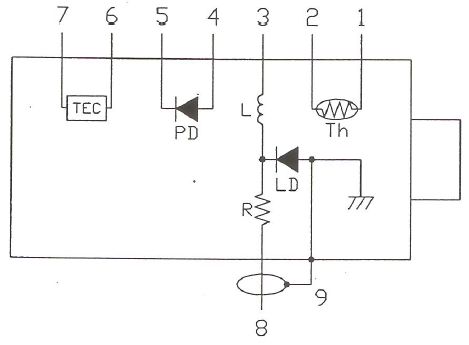

● 電気回路図
| 鉛＃ | 演算 |
| 1 | サーミスタ |
| 2 | サーミスタ |
| 3 | LD-(バイアス) |
| 4 | PD+ |
| 5 | PD- |
| 6 | クーラー+ |
| 7 | クーラー- |
| 8 | LD-(RF) |
| 9 | 陸上 |

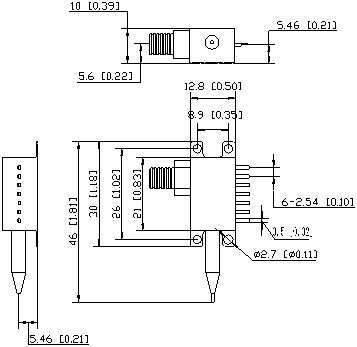

● 外形図（単位：mm[インチ]）
RFコネクタ: SMA
● 注文情報
シート1：
| CPコード | 代表的な波長 |
| 13 | 1310nm 7PINバタフライパッケージ |
シート2：
| CPコード | アナログ帯域幅 |
| X | 0.1 ～ 12GHz |
| Ku | 1 ～ 18GHz |
シート3：
| CPコード | コネクタ タイプ | リマーク |
| A | FC / APC | シングルモード 9 / 125 μm ファイバー ピグテール、0.9mm、長さ 1m |
| S | SC / APC | |
| N | コネクタなし |
●注意事項
ファイバーの損傷を防ぐため、ファイバーの曲げ半径は 20 mm 以上です。
光回路に接続する前に、ファイバー結合面が清潔であることを確認してください。
保管、輸送、使用時には適切な ESD 保護が必要です。
用途
高速データ通信
アンテナリモーティング
携帯電話およびPCSネットワーク
アナログRFリンク伝送
軍事通信
追跡、テレメトリ、制御
テレメトリシステム
