LK-D-SS-18-T シリーズ光遅延線および光シミュレータ
- 帯域幅18GHzまで
- 高ダイナミックレンジ
- 幅広い温度範囲に対応
- 低振幅応答
- カスタマイズされた時間遅延
製品説明
マイクロ波フォトニクスの最先端技術を活用した LK-D-SS-18-T シリーズの光遅延線と光シミュレーターは、レーダー テスト、信号処理、フェーズド アレイ アンテナ操作、アンテナ シミュレーション、位相ノイズ解析など、さまざまなアプリケーションで比類のないパフォーマンスを発揮します。この高度なシステムは、S/C/X/Ku 周波数帯域全体でシームレスに動作するように設計されており、挿入損失が最小限で、ダイナミック レンジが広く、電磁分離が堅牢で、感知できないトリプル トランジット信号を処理する機能を備えています。
技術仕様
電気的・光学的特性
| パラメータ値 | ユニット | リマーク | |||
| 最小値 | 分解能 | 最大値 | |||
| 周波数範囲 | 2 | - | 18 | GHz | |
| 振幅平坦性 | - | ±2 | ±2.5 | dB | |
| 時間遅延 | 0.01 | - | 150 | us | カスタマイズ |
| 遅延精度 | -5パーセント | - | +5‰ | - | |
| 挿入損失 | 0 | 20 | 30 | dB | カスタマイズ |
| 入力VSWR | - | 1.8 | 2.2 | - | |
| 出力VSWR | - | 1.8 | 2.2 | - | |
| インピーダンス | - | 50 | - | Ω | |
| 入力1dB圧縮 | - | +13 | +17 | dBmの | |
| スプリアス信号除去比 | 60 | - | - | dBc | |
| 雑音指数 | - | 50 | 60 | dB | 5us、25℃ |
| 動作温度 | -55 | - | +85 | ℃ | 注文情報を見る |
| 保管温度 | -55 | - | +85 | ℃ | |
| 相対遅延と温度 | - | - | 7 | ppm/℃ | |
| 挿入損失と温度 | - | 2 | 4 | ％/℃ | |
コネクタの説明と電源
| ピン留め | 1、2 | 3、4、5 | 6、7 | 8、9 |
| 電圧 | NC | GND | + 12V | NC |
| 定格電流 | - | - | 0.3 | - |
| 最大電流 | 1 |

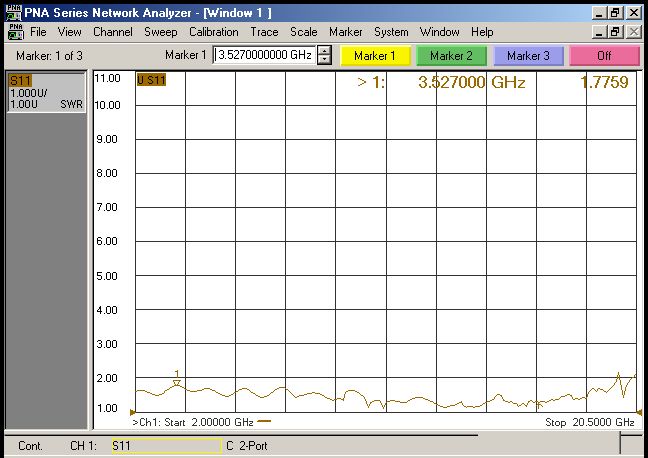

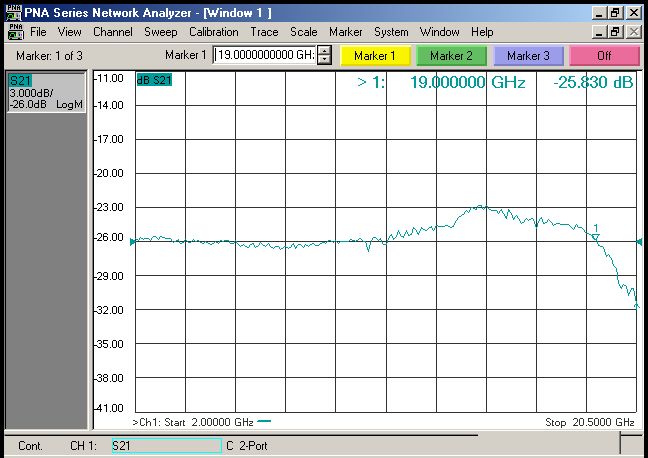

典型的な応答曲線（25℃）

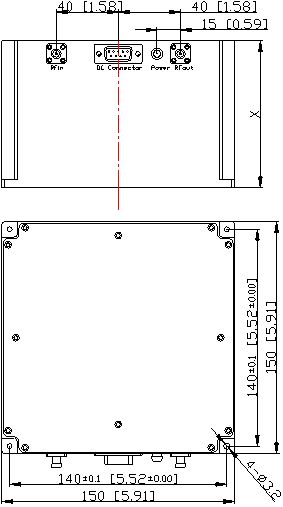

寸法とピン（単位：mm[inch])
RFコネクタ：SMA-K（カスタマイズ）
DCコネクタ：DE-9PS（カスタマイズ）
| カテゴリー別 | LK-D-SS-18-TG | リマーク | |||||
| 時間遅延（米国） | 8 | 20 | 35 | 50 | 60 | 80 | スタンダード |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| カテゴリー別 | LK-D-SS-18-TP | リマーク | |||||
| 時間遅延（米国） | 8 | 35 | 60 | 80 | 110 | 150 | コンパクト |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
オーダー情報
| カテゴリー別 | エクストラ | 品質レベル | 動作温度 | 保管温度 |
| LK-D-SS-18-TGI | スタンダード | 業界標準 | -20℃〜70℃ | -40℃〜80℃ |
| LK-D-SS-18-TGM | 中級 | -40℃〜70℃ | -50℃〜80℃ | |
| LK-D-SS-18-TGS | 特級 | -55℃〜85℃ | -55℃〜85℃ | |
| LK-D-SS-18-TPI | コンパクト | 業界標準 | -20℃〜70℃ | -40℃〜80℃ |
| LK-D-SS-18-TPM | 中級 | -40℃〜70℃ | -50℃〜80℃ | |
| LK-D-SS-18-TPS | 特級 | -55℃〜85℃ | -55℃〜85℃ |
用途
レーダーテスト/校正
信号処理
電子戦
フェーズドアンテナアレイ
アンテナシミュレーション
