LK-NYSD ミニ UWB DML レーザー モジュール
- ミニチュアデザイン
- 直接変調
- ハイダイナミックレンジ
- 18 GHz 帯域幅
- 低閾値電流
- 高出力
- SMAコネクタ付き7ピンバタフライパッケージ
- 動作ケース温度: -40～70℃
- 信頼性の向上
- 低RIN
製品説明
LK-NYSD レーザーは、リニア光ファイバー通信システムで優れた性能を発揮するように設計された、コンパクトな直接変調 DFB レーザーです。1310nm、1550nm、CWCM の波長を放射できます。これらのレーザーは、12GHz または 18GHz の周波数で信号を送信する同軸ケーブル システムの優れた代替品として機能します。
送信中の RF 信号の完全性を維持することで、マイクロ波通信ネットワークの信頼性を高めます。これらの特性により、このレーザー製品は、アンテナのリモート制御、テレメトリ、タイミングおよび基準信号の分配、測定および遅延線など、幅広いアプリケーションにわたって信号品質を大幅に向上させます。
LK-NYSD レーザーには、光アイソレータ、熱電冷却器 (TEC)、サーミスタ、レーザー ダイオード チップ、およびモニター フォトダイオードが統合されており、これらはすべて 7 ピン バタフライ パッケージ内に密封され、気密保護が確保されています。
技術仕様
絶対最大定格
| シンボル | ミン。 | マックス。 | ユニット | |
| レーザーダイオード順方向電流 | If | - | 120 | mA |
| レーザーダイオード逆電圧 | V | - | 1 | V |
| フロントパワー | Pf | - | 20 | dBmの |
| PD逆電圧 | V | - | 15 | V |
| 順方向電流（PD） | Im | - | 2 | mA |
| 動作温度 | に | -40 | +70 | ℃で |
| 貯蔵温度 | Ts | -55 | +85 | ℃で |
| 保管相対湿度 | Sr | - | 85 | % |
電気的/光学的特性（TC = 22±3℃）
| シンボル | 試験条件 | 最小値 | タイプ | 最大値 | 我が軍の部隊数 | お願い | |
| 波長 | λ | IF = Iop、T = トップ | 1310nm、1550nm、CWDM - |
nm | 選択 | ||
| 周波数 | - | Xバンド | 0.1 | - | 12 | GHz | - |
| Kuバンド | 1 | - | 18 | ||||
| 光出力パワー | P | IF=イオプ | - | 10 | - | mW | 1 |
| 閾値電流 | Ith | - | - | - | 10 | mA | - |
| 動作電流 | Iop | - | - | 55 | 100 | mA | - |
| 動作電圧 | Vop | - | - | 1.5 | 2.5 | V | - |
| 斜面効率 | SE | - | 0.2 | - | - | W / A | - |
| サイドモード抑制比 | SMSR | IF=イオプ | 30 | - | - | dB | - |
| 相対強度ノイズ | RIN | - | - | -150 | -130 | デシベル/ Hzの | - |
| 帯域幅 (-3dB、I=60mA) | S21 | Xバンド | - | 12 | - | GHz | - |
| Kuバンド | - | 18 | - | ||||
| リターンロス（VSWR） | VSWR | Xバンド | - | - | 2 | dB | - |
| Kuバンド | - | - | 2.2 | ||||
| 入力1dB圧縮 | - | - | 15 | - | - | dBmの | - |
| サーミスタ抵抗 | Rth | @ 25°C | - | 10 | - | コム | - |
| TEC電流 | It | - | - | - | 1.2 | A | 2 |
| TEC電圧 | Vt | - | - | - | 2.5 | V | 2 |
| 静電容量（PD） | Ct | - | - | - | 20 | pF | - |
| 電流の監視 | Im | - | 0.10 | - | 2.0 | mA | - |
| 暗電流（PD） | Id | - | - | - | 50 | nA | - |
注意：すべてのレーザー チップは、バーンインで許容できる歩留まりを達成する必要がある代表的なデバイス ロットを使用して認定されたウェーハから生成されます。
1.レーザー温度を25℃に設定し、バイアス電流を55mAに設定する
2.動作ケース温度 -40〜70℃
● 典型的な曲線

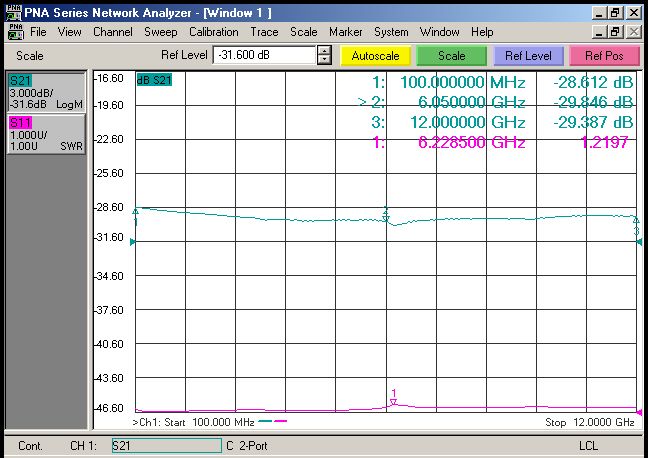

図1. LK-NYSDシリーズレーザーXバンドSカーブ

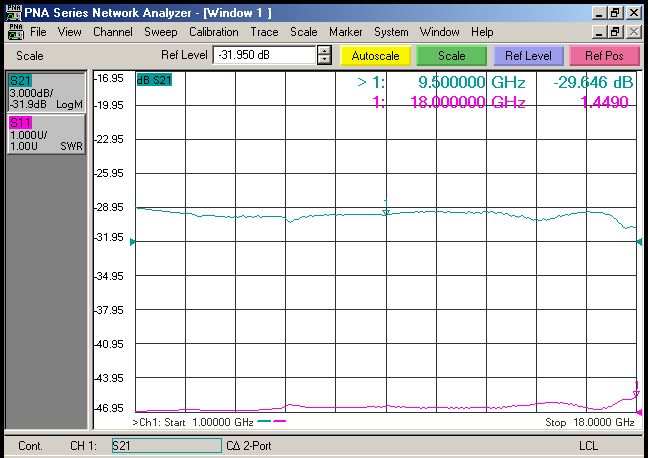

図 2. LK-NYSD シリーズ レーザー Ku バンドの S カーブ
● 典型的なスペクトログラム

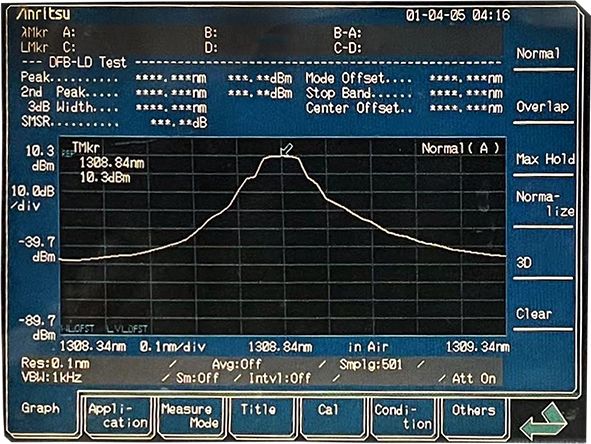

図3. LK-NYSDシリーズレーザースペクトログラム - バンド1nm
図4. LK-NYSDシリーズレーザースペクトログラム - バンド10nm
● 寸法

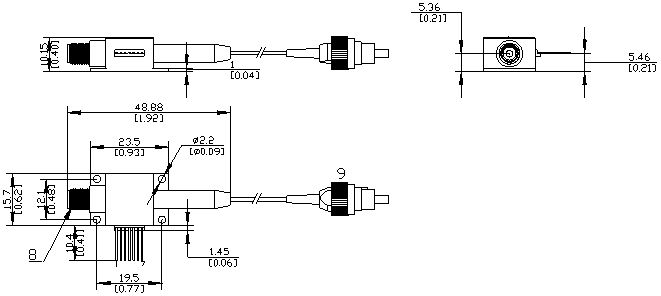

図5. LK-NYSDシリーズの寸法
● ピンの定義
| Item | |||||||||
| ピン留め | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 詳細説明 | PD- | PD+ | LD- | サーミスタ | サーミスタ | テック- | テックプラス | RF出力 | 光入力 |
| タイプ | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● 注文情報
シート1：
| モデル | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| 波長（nm） | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
シート2：
| モデル | 周波数 |
| X | 0.1 ～ 12GHz |
| Ku | 1 ～ 18GHz |
シート3：
| モデル | 光コネクタの種類 | リマーク |
| N | カスタマイズ | |
| A | FC / APC | 標準9/125μmシングルモードファイバー |
| P | FC / PC | 標準9/125μmシングルモードファイバー |
用途
高速データ通信
アンテナリモーティング
携帯電話およびPCSネットワーク
アナログRFリンク伝送
軍事通信
追跡、テレメトリ、制御
テレメトリシステム
軍事および防衛システム
