LK-HSPD-Ku-CM 高速 InGaAs 光検出器
- 広帯域、高速
- バイアスTを内蔵
- AC結合
- 密閉型SMAコネクタ
- 低暗電流、高信号対雑音比。
- 小型フォームファクター。
製品説明
LK-HSPD-Ku-CM 高速検出器モジュールは、デジタルとアナログの両方の信号処理アプリケーションに対応するように細心の注意を払って設計された、高度な光電子トランシーバーです。このモジュールには、最適な信号調整と調整に必要な必須のマッチング エレクトロニクスを含む、1250 ～ 1650 ナノメートルのスペクトル応答範囲を誇る InGaAs PIN フォトダイオードが搭載されています。
LK-HSPD-Ku-CM は 18 ギガヘルツの帯域幅を提供できるため、高速データ通信に最適です。モジュールは +5 ボルト電源で動作し、信頼性の高い動作と既存の電源システムとの統合の容易さを保証します。シングルモード 9/125 マイクロメートル ファイバー入力の標準に準拠しているため、既存の光ファイバー インフラストラクチャとの互換性が確保されます。無線周波数 (RF) 出力には SMA 互換コネクタが装備されており、50 オームにインピーダンス整合が細かく行われ、効率的な信号伝播と最小限の反射が保証されます。
LK-HSPD-Ku-CM は密閉プロセスで構築されており、強力な環境保護を提供し、湿気、ほこり、その他の潜在的な汚染物質に対するモジュールの耐性を強化し、長期的な安定性とパフォーマンスを保証します。
技術仕様
| 標準および絶対最大定格 | ||||
|---|---|---|---|---|
| Sym。 | タイプ | 評価 | ユニット | |
| 保管温度範囲 | TSTG | -45〜 + 85 | -55〜 + 100 | ℃ |
| 動作ケース温度範囲 | TC | 25 | -40 ～ +85 | ℃ |
| バイアス電圧 | VR | 5 | -4.75 ～ +5.25 | V |
| 光入力パワー | ピン留め | +10 | +13 | dBmの |
| バーンアウト光パワー | PB | - | +16 | dBmの |
| 鉛はんだ付け温度 | Tp | 280（10秒） | 330（10秒） | ℃ |
| 電気的/光学的特性（TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| 交響曲 | 試験条件 | パラメータ値 | ユニット | ||
| 波長範囲 | λ | - | 1000〜1650 | nm | |
| 周波数範囲 | - | - | クーバンド | - | |
| 小信号帯域幅 | f-3dB | TC= 22 ± 3℃ | 0.1〜18 | GHz | |
| 応答性 | Re | VR、Pin=1mW | λ = 1310nm | ≥0.75 | A / w |
| λ = 1550nm | ≥0.7 | ||||
| 振幅平坦性 | A | TC =-40～+85℃ | ≤ ±1.5 | dB | |
| 出力VSWR | VSWR | - | ≤2.5 | - | |
| バイアス電圧 | VR | - | +5 | V | |
| RFコネクタ | - | - | SMA | - | |
| 飽和光パワー | Ps | VR、λ = 1550nm AC変調 |
+13 | dBmの | |
| ダークカレント | Id | VR | ≤10 | nA | |
| 飽和RF出力 | ふくれっ面 | - | -10 | dBmの | |
| 出力インピーダンス | RL | - | 50 | Ω | |

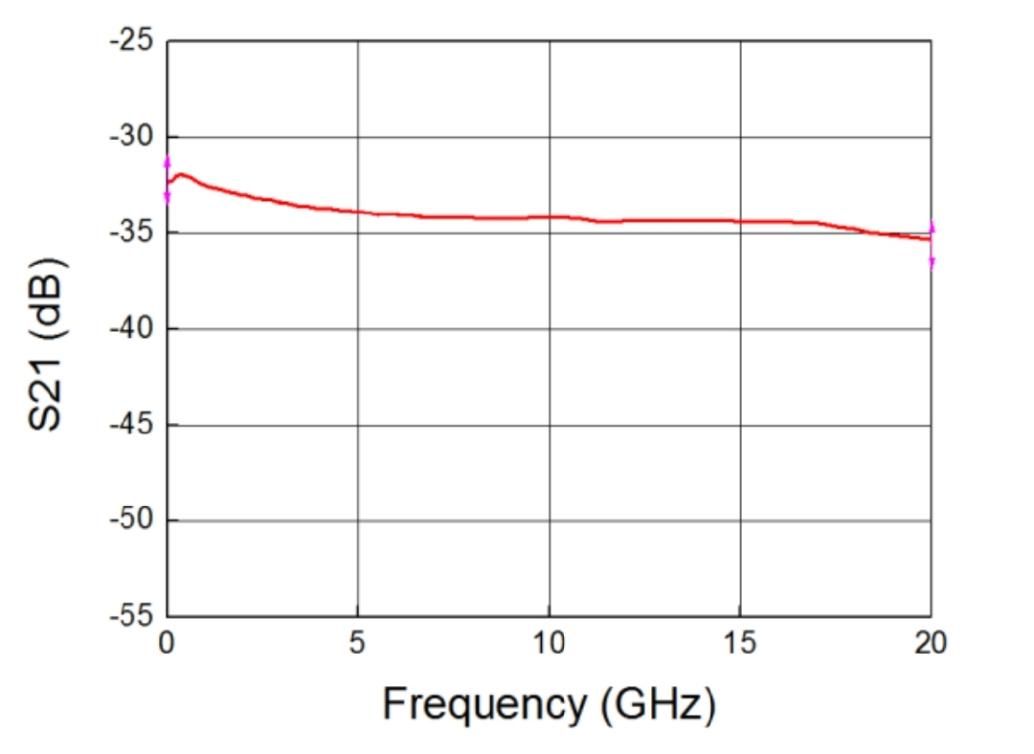

● 典型的な応答曲線
(VR、λ=1550nm、TC=25℃、Pin=0dBm)
（図1 Kuバンド光検出器の周波数応答）
● 寸法とピン数（単位：mm[インチ]）
RFコネクタ：SMA
注: これは rev 1.1 です。14 年 2023 月 XNUMX 日に顧客に送信されたバージョンと比較すると、テール ファイバーを除いて全体の寸法が変更されています。
● 注文情報
シート1：
| CPコード | アナログ帯域幅 |
| Ku | 0.1 ～ 18GHz |
シート2：
| CPコード | リマーク |
| CM | カスタマイズ |
シート3：
| CPコード | コネクタ タイプ | リマーク |
| N | コネクタなし | シングルモード 9/125 μm ファイバーピグテール |
| A | FC / APC | |
| P | FC / PC |
●注意事項
ファイバーの損傷を防ぐため、ファイバーの曲げ半径は 20 mm 以上です。
光回路に接続する前に、ファイバー結合面が清潔であることを確認してください。
保管、輸送、使用時には適切な ESD 保護が必要です。
当社の標準光検出器はすべてモジュールにカスタマイズできます！
用途
光ファイバー通信
レーダー情報処理
電子戦争
高速信号テストと測定
セキュリティと監視
