LK-HHPD 高速 InGaAs 光検出器
- 広帯域、高速
- 高い応答性
- バイアスTを内蔵
- 高彩度入力
- 密閉型SMAコネクタ
- 低暗電流、高信号対雑音比。
- 小型フォームファクター。
製品説明
LK-HHPD は、デジタルおよびアナログ アプリケーションに適した高速検出器モジュールで、1250 ～ 1650 nm の波長をカバーする InGaAs PIN フォトダイオードを備えています。12 GHz または 18 GHz の帯域幅を提供し、+5V 電源で動作します。このモジュールは、標準のシングルモード 9/125μm ファイバーと互換性があり、50 オームのインピーダンス整合を備えた RF 出力用の SMA コネクタを備えています。
LK-HHPD は高データレートのアプリケーションに適しており、環境要因から保護するために密閉されており、信頼性と長寿命を保証します。質量が 23 グラム未満の軽量設計で、ポータブルまたはスペースが限られたアプリケーションに適しています。このモジュールは、RoHS (有害物質使用制限) 指令 2.0 に準拠していることが認定されており、環境および安全基準に準拠していることが実証されています。
技術仕様
| 標準および絶対最大定格 | ||||
|---|---|---|---|---|
| Sym。 | タイプ | 評価 | ユニット | |
| 保管温度範囲 | TSTG | -45〜 + 85 | -55〜 + 100 | ℃ |
| 動作ケース温度範囲 | TC | 25 | -40 ～ +85 | ℃ |
| バイアス電圧 | VR | 5 | +4.75 ～ +5.25 | V |
| 光入力パワー | ピン留め | 0 | +13 | dBmの |
| バーンアウト光パワー | PB | - | +16 | dBmの |
| 鉛はんだ付け温度 | Tp | 280（10秒） | 330（10秒） | ℃ |
| 電気的/光学的特性（TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| 交響曲 | 試験条件 | パラメータ値 | ユニット | |||
| 波長範囲 | λ | - | 1000 ～ 1650 | nm | ||
| 周波数範囲 | - | - | X - バンド | Ku - バンド | - | |
| 小信号帯域幅 | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| 応答性 | Re | VR =+5V、Pin = 10mW | λ = 1310 nm | ≥0.75 | ≥0.75 | A / w |
| λ = 1550 nm | ≥0.7 | ≥0.7 | ||||
| 出力VSWR | VSWR | - | ≤2 | ≤2.2 | - | |
| 振幅平坦性 | A | TC =-45～+85℃ | ≤ ±1.5 | dB | ||
| 飽和光パワー | Ps | VR =+5 V、λ = 1550 nm AC変調 |
13 | dBmの | ||
| 飽和RF出力 | Pでる | - | -10 | dBmの | ||
| ダークカレント | Id | VR = 5V | ≤10 | nA | ||
| 出力インピーダンス | RL | - | 50 | Ω | ||
● 典型的な応答曲線

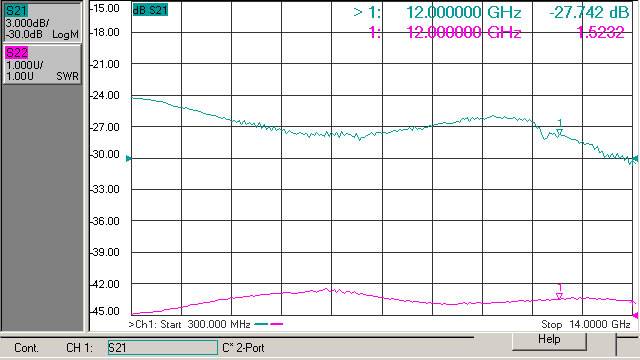

（図1 Xバンド光検出器周波数応答）

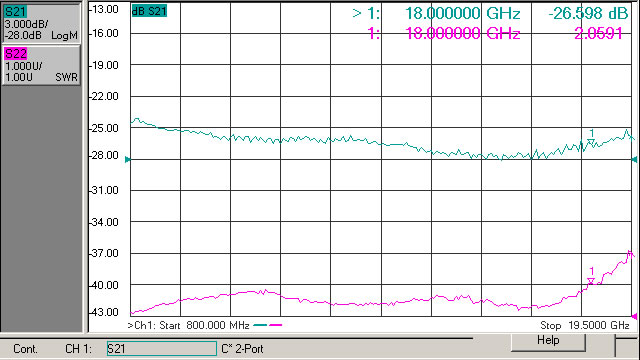

（図2 Kuバンド光検出器周波数応答）

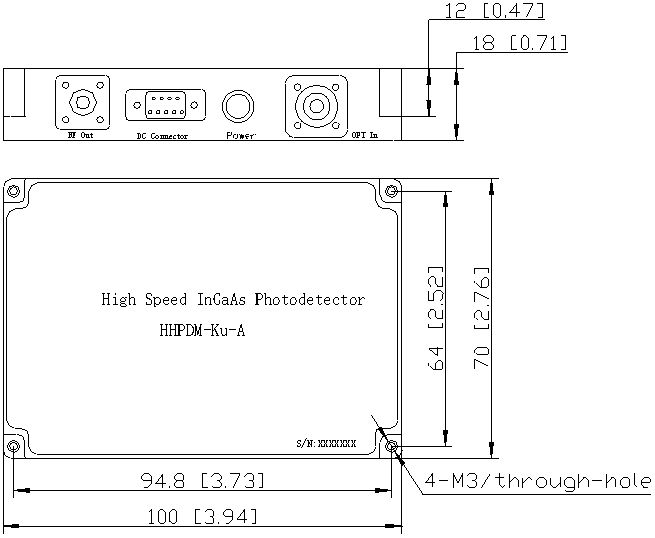

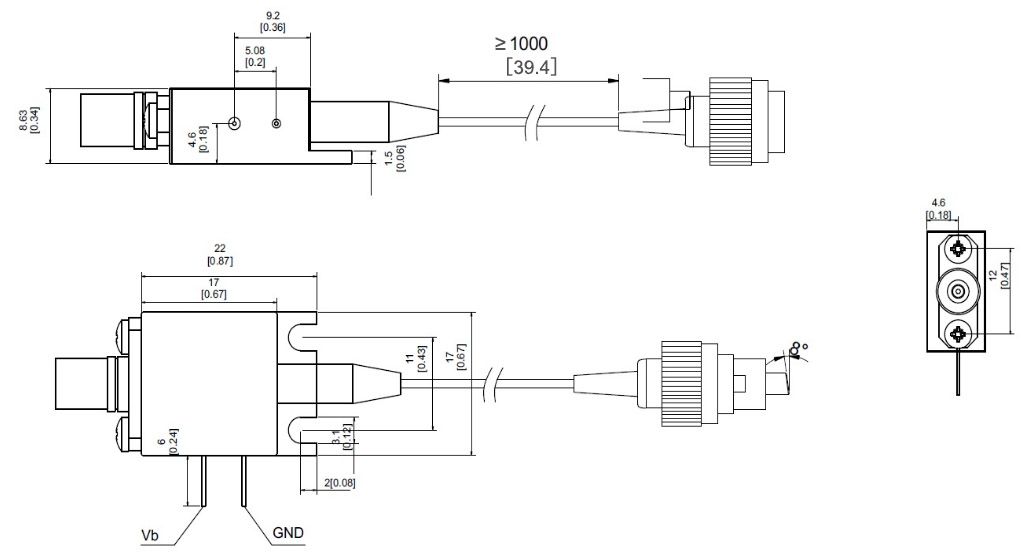

● 寸法とピン数（単位：インチ）
RFコネクタ：SMAコネクタ
●オーダー情報
シート1：
| CPコード | アナログ帯域幅 |
| X | 0.3 ～ 12GHz |
| Ku | 0.8 ～ 18GHz |
シート2：
| CPコード | コネクタ タイプ | リマーク |
| N | コネクタなし | シングルモード 9 / 125 μm ファイバーピグテール |
| A | FC / APC |
●注意事項
ファイバーの損傷を防ぐため、ファイバーの曲げ半径は 20 mm 以上です。
光回路に接続する前に、ファイバー結合面が清潔であることを確認してください。
保管、輸送、使用時には適切な ESD 保護が必要です。
当社の標準光検出器はすべてモジュールにカスタマイズできます！
用途
光ファイバー通信
レーダー情報処理
電子戦争
高速信号テストと測定
セキュリティと監視
